Explications :

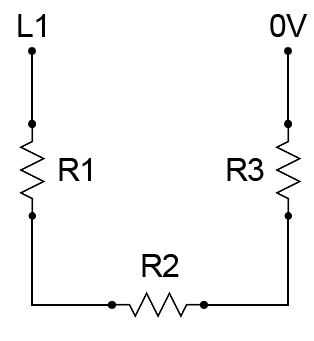

La résistance dans un circuit en série s'additionne, l'ampérage reste le même.
Donc la résistance total du circuit : CALCUL : R total = 3Ω + 12Ω + 7Ω = 22Ω.
La première méthode : Si on fait une régle de trois.
22Ω ➔ 24V
12Ω ➔ ?
On connait : Rtotal = 22Ω, Vtotal = 24V et R2 = 12Ω.
CALCUL : V2 = 12Ω X 24V / 22Ω = RÉPONSE : 13,1V.
La deuxième méthode : Si I total = 24V / 22Ω = 1,09A. L'ampérage total du circuit est de 1,09A. Comme l'ampérage reste le même partout dans un circuit en série. I2 = 1,09A Donc V2 = R2 X I2.
CALCUL : V2 = 12Ω X 1,09A = RÉPONSE : 13,1V.
Formules utilisées : E = RI et I = E/R. E = Voltage ou Tension, R = Résistance, I = Intensité ou Ampérage
